01 Output source priority selection: Uti 02 AC input voltage range: UPS 03 Output voltage: 230 04 Output frequency: 50 (default) 05 Solar supply priority: bLU (default) 06 Overload bypass: bYE (default, допомога від зовнішньої мережі при високому навантаженні) 07 Auto restart when oveload occurs: LtE 08 Auto restart when over temperature occurs: tfd (default) 09 - 10 Charge source priority: SNU (default) 11 Maximum charging current: 40 (зовнішня мережа + сонце) 12 - 13 Maximum utility charging current: 40 14 Battery type: Li 15 - 16 - 17 Bulk charging voltage (C.V voltage): 56.5 (паспортне значення батареї) 18 Floating charging voltage: 55.5 (паспортне значення батареї) 19 Low DC cut off battery voltage setting: 10% (48 Вольт паспортне значення батареї, самий мінімум це 44.8 Вольт) 20 Battery stop discharging voltage when grid is available: 48.0 21 Battery stop charging voltage when grid is available: 56.4 (не більше 56.5, як в п.17 при керуванні по напрузі) 22 Auto turn page: PtE (default) вкл. 23 Backlight control: LOF (default) вимк. 24 Alarm control: bON (default) вкл. 25 Beeps while primary source is interrupted: AOF (default) вимк. 26 - 27 Record fault code: FOF 28 - (Solar power balance) 29 Power saving mode enable/disable: SdS (default) вимк. 30 Battery equalization: EdS (default) вимк. 31 Battery equalization voltage: 56.5 (хоч і вимкнено, але на всякий випадок) 32 - 33 Battery equalization time: 60 (default) 34 Battery equalization timeout: 120 (default) 35 Equalization interval: 30d (default) 36 Equalization activated immediately: AdS (default) вимк. 37 BMS control method: SOC (замість uOL - керування по SOC, а не по напрузі) 38 Battery stop discharging percent when SOC is available: 15 39 Battery stop charging percent when SOC is available: 100 40 BMS communication (ігнор помилок зв'язку): idP (default) 41 BMS protocol: 01 (Dyness протокол зв'язку по CAN)
На Dyness DL5.0C необхідно DIP-перемикачі 1,2,4 вимкнути, а перемикач 3 увімкнути. Це для Dyness режим головної батареї за замовчуванням.

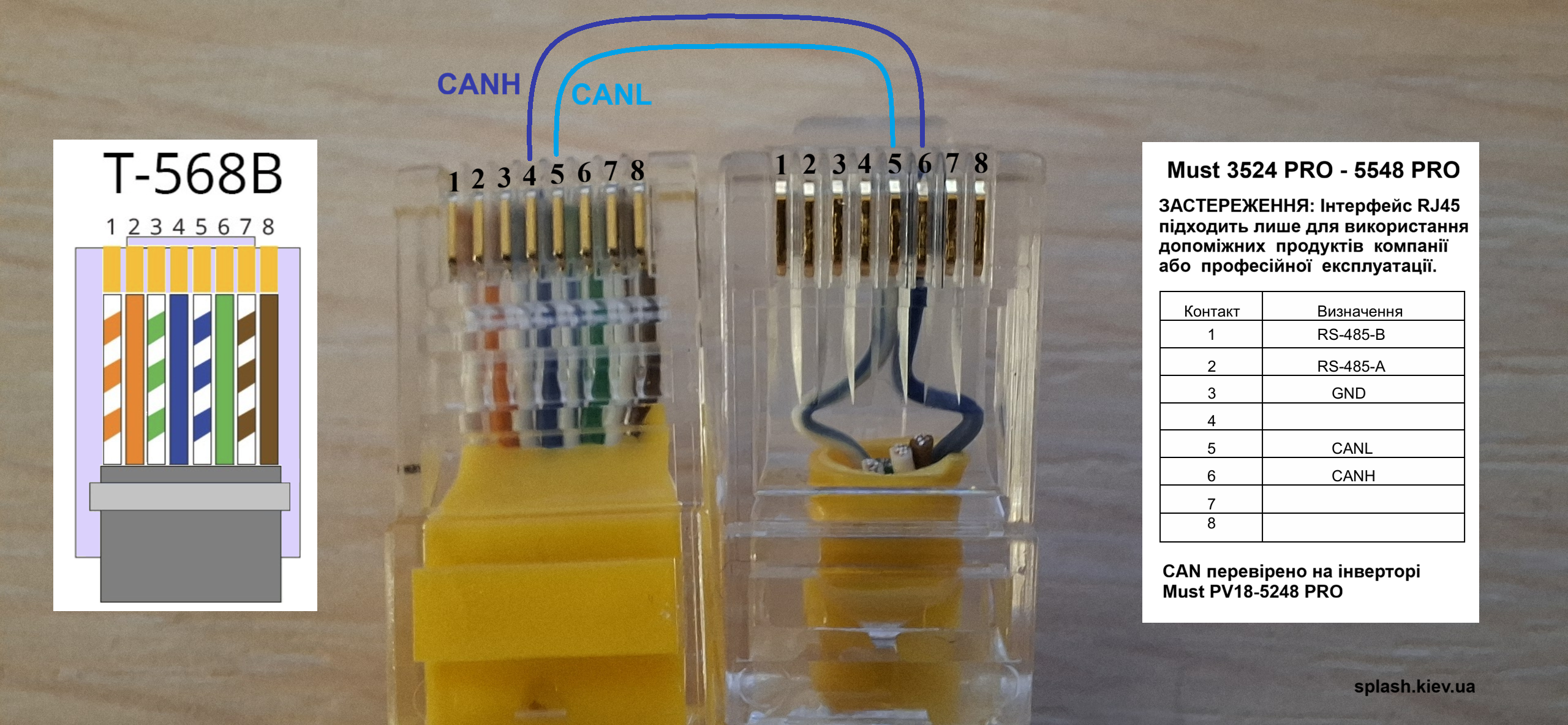

Для новіших моделей інверторів може підійти звичаний прямий комп'ютерний мережевий кабель, але для інвертора Must PV18-5248 Pro, нажаль, потрібен особливий кабель, який можна виготовити самостійно. Кабель на боці акумуляторної батареї підключати у порт CAN IN. Для виготовлення кабеля можна взяти звичайний комп'ютерний патч-корд, а потім обрізати та переобжати один з його кінців:
Распіновка CAN-кабелю взята з форуму Stroimdom.
Після здійснення усіх необхідних налаштувань необхідно вимкнути інвертор, зачекати 30 секунд, потім вимкнути акумуляторну батарею, зачекати хвилину, а далі увімкнути батарею, зачекати 30 секунд і увімкнути інвертор. При правильно здійсненому підключенні по CAN символ батареї на екрані інвертора не блимає, а також можна побачити температуру і вольтаж батареї. Якщо ж зв'язку з батареєю немає, то тоненька рамка символа батареї періодично буде з'являтися і зникати.
PS: Заходьте в Forum SDV в Telegram: https://t.me/forum_sdv_solar/4431
